压铸退镀可以帮助压铸公司降低成本

2021-10-29 18:54:46


客户不会收到电镀不良的压铸件,因此应将电镀零件退回,以避免更大的浪费并弥补一些损失。

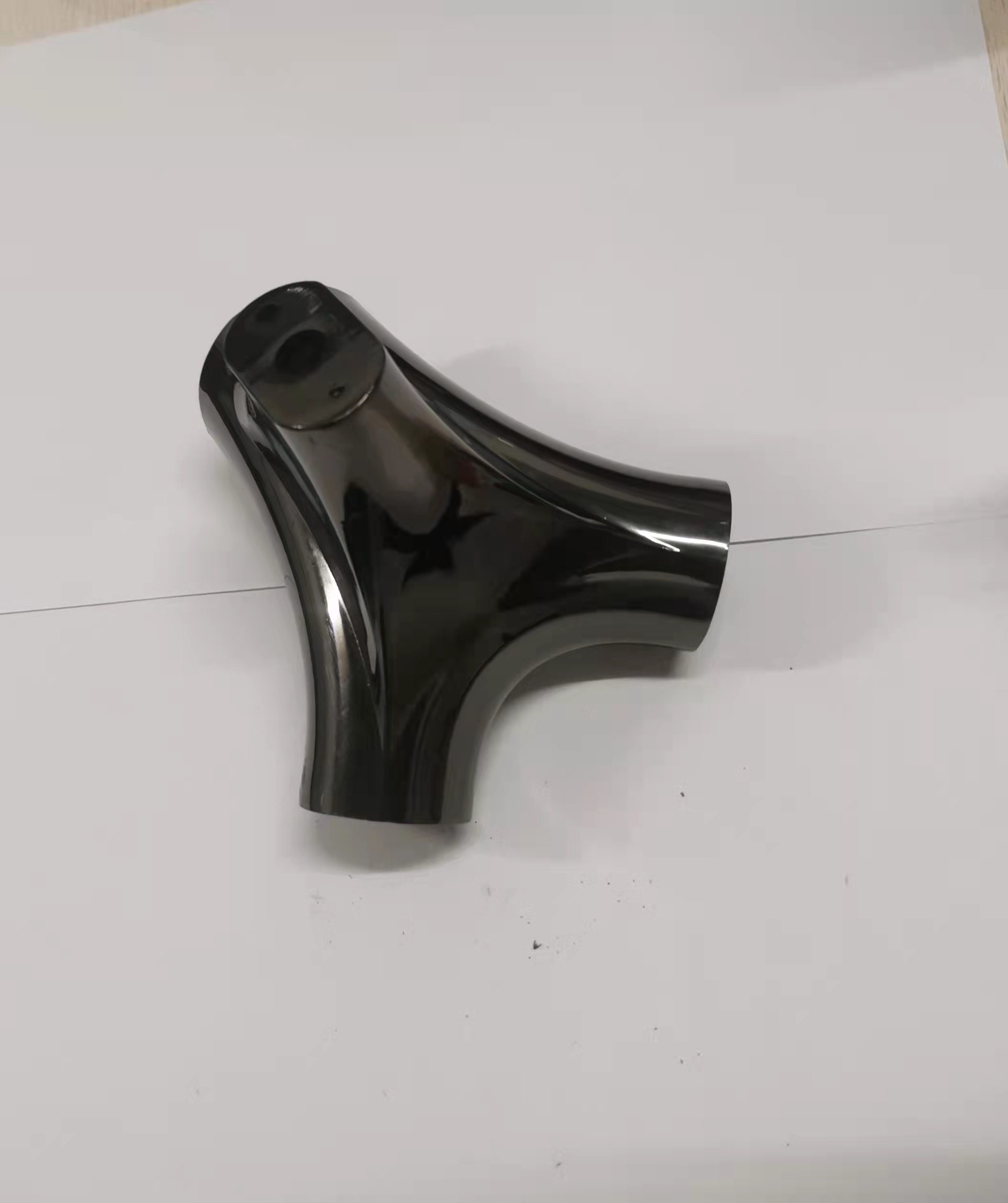

锌合金小配件

压铸退镀可以帮助压铸公司降低成本


脱镀过程中的注意事项;


1.标记将出现在电镀零件的挂钩处


在镀件与吊钩接触处,由于吊钩的粗糙度,镀件的覆盖表面增加,这将影响涂层的正常沉积。


2.这个钩子很容易折断


当吊架上的涂层太厚时,涂层厚度不可避免地会不均匀,特别是在吊钩直接悬挂工件的接触点处,涂层会很薄,周围的涂层会很厚。此时,零件会稍微用力断裂,悬挂的工件会散落损坏,造成质量事故。


3.增加生产成本


随着吊架上涂层的增厚,其表面积相应增加,熔敷金属增加,能耗随着吊架(工件)带出溶液的增加而增加。


4.镀液互相污染。


吊架上的涂层太厚,涂层表面粗糙度提高,清洁质量降低。吸附在吊架表面的溶液难以清洗,会造成镀液之间的相互污染。


当去除吊架上的涂层时,可采用与电镀零件相同的方法去除普通电镀种子。


镀铬衣架上的厚铬层通常非常厚,需要很长时间才能退下。此时,可通过锤击消除其脆性。无论锤子走到哪里,铬层都会自动脱落。有时,用钢丝钳按压涂层时,涂层会自行脱落。

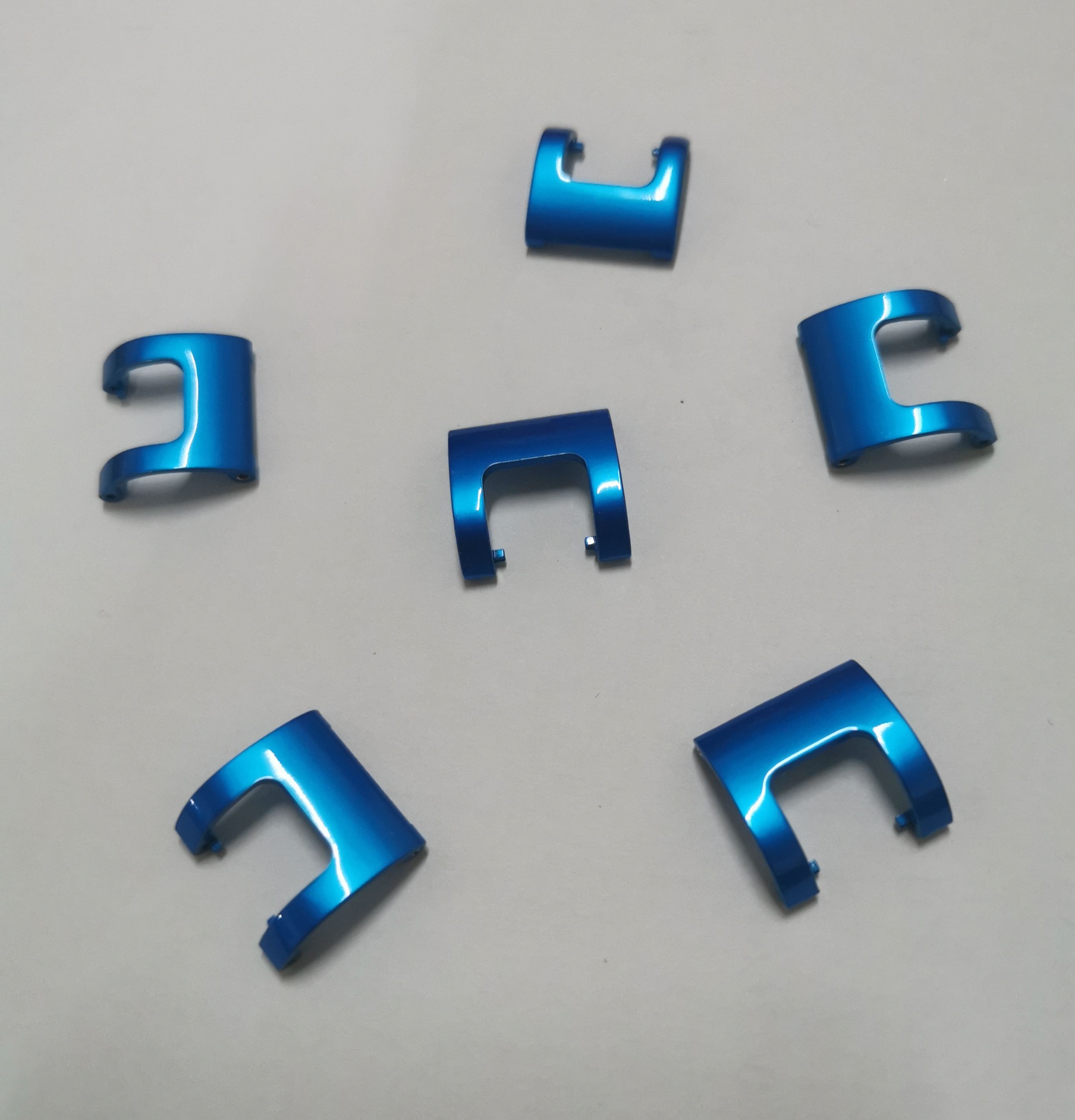

锌合金压铸件

贵金属电镀吊架返回的含贵金属溶液应妥善保管,必要时回收利用。


用于铝阳极氧化的挂片必须使用一次,即必须去除薄膜,否则电流不能再次传导。该膜可在酸性溶液或碱性溶液中去除。当在酸性溶液中去除薄膜时,去除薄膜后不会腐蚀基材,因此可以延长吊架的使用寿命。然而,该过程比较麻烦,需要较高的液体温度,且膜去除速度较慢。除了可以使用的两种薄膜去除处理外,与工件接触的零件也可以用锉刀锉平。该零件上的氧化膜锉掉后即可使用。这种除膜方法还可以大大提高某些吊架的使用寿命。

压铸退镀可以帮助压铸公司降低成本


客户不会收到电镀不良的压铸件,因此应将电镀零件退回,以避免更大的浪费并弥补一些损失。


压铸退镀可以帮助压铸公司降低成本


脱镀过程中的注意事项;


1.标记将出现在电镀零件的挂钩处


在镀件与吊钩接触处,由于吊钩的粗糙度,镀件的覆盖表面增加,这将影响涂层的正常沉积。


2.这个钩子很容易折断


当吊架上的涂层太厚时,涂层厚度不可避免地会不均匀,特别是在吊钩直接悬挂工件的接触点处,涂层会很薄,周围的涂层会很厚。此时,零件会稍微用力断裂,悬挂的工件会散落损坏,造成质量事故。


3.增加生产成本


随着吊架上涂层的增厚,其表面积相应增加,熔敷金属增加,能耗随着吊架(工件)带出溶液的增加而增加。


4.镀液互相污染。


吊架上的涂层太厚,涂层表面粗糙度提高,清洁质量降低。吸附在吊架表面的溶液难以清洗,会造成镀液之间的相互污染。


当去除吊架上的涂层时,可采用与电镀零件相同的方法去除普通电镀种子。


镀铬衣架上的厚铬层通常非常厚,需要很长时间才能退下。此时,可通过锤击消除其脆性。无论锤子走到哪里,铬层都会自动脱落。有时,用钢丝钳按压涂层时,涂层会自行脱落。


贵金属电镀吊架返回的含贵金属溶液应妥善保管,必要时回收利用。


用于铝阳极氧化的挂片必须使用一次,即必须去除薄膜,否则电流不能再次传导。该膜可在酸性溶液或碱性溶液中去除。当在酸性溶液中去除薄膜时,去除薄膜后不会腐蚀基材,因此可以延长吊架的使用寿命。然而,该过程比较麻烦,需要较高的液体温度,且膜去除速度较慢。除了可以使用的两种薄膜去除处理外,与工件接触的零件也可以用锉刀锉平。该零件上的氧化膜锉掉后即可使用。这种除膜方法还可以大大提高某些吊架的使用寿命。
